一、概述
电气短路故障发生瞬间，会在极短时间内产生数百甚至数千安培以上的电流，使得电气线
路迅速发热、短路点产生危险火花从而引发火灾的发生。使用普通断路器的现有火灾监控系统
对于电气短路故障，只能做到实时监测与报警，而无法快速限制短路电流的剧增，很有可能会
造成电气火灾的发生。
我司采用国内首创的快速限流控制技术成功研发了 FXL型电气防火限流式保护器，该产品可
以保护低压配电线路中短路、过载等问题。可以有效解决传统断路器、空气开关和监控设备存
在的短路电流过大、切断短路电流时间长等情況。避免短路时产生的电弧火花大，使用寿命短
等弊端。FXL型电气防火限流式保护器在连接线路发生短路故障时，能以微秒级速度快速限制
短路电流的发生，实现灭弧保护，从而避免电气火灾事故产生，保障人民生命财产安全。
FXL电气防火限流式保护器可以广泛应用于学校、医院、商场、宾馆、娱乐场所、文物建
筑、会展、住宅、仓库、幼儿园、老年人建筑、集体宿舍、电动车充电站及租赁式商场商铺、
批发市场、集贸市场、甲乙丙类危险品库房等各种用电场所末端干、支路的线路保护。
二、技术特点
（1）保护器能实时监测用电线路电流，当线路发生短路故障时，能在150微秒内实现快速限
流保护，有效抑制因短路电流过大所引起的电气火灾事故。
（2）当被保护线路的电流过载，且过载持续时间超过动作时间（3-60 秒）时，保护器启动限流
保护。
（3）当保护器的工作环境温度和保护器内部器件温度超过设定值时，保护器实施超温保护，
防止温度过高造成产品损坏。
（4）保护器在进行任何保护时，均能发出声光报警指示，提醒用户线路或产品出现故障，
并可以从显示屏上查看故障类型。其中声音报警可以通过消音按钮消除。
（5）保护器具有1路二总线通讯端口，可以将数据发送到后台监控系统，实现远程监控。监
控后台可以是电气火灾监控主机，也可是安全云平台。

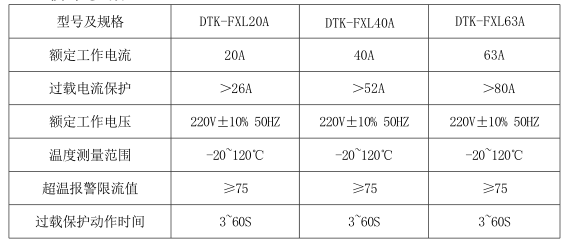

三 、 技 术 参 数
四、 安装与接线

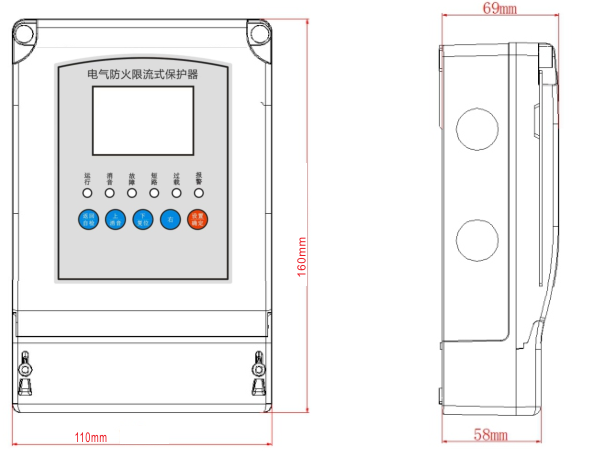

4.1 外形和尺寸
DTK-FXL 型限流式保护器的外形与安装尺寸（单位： mm ）如下图所示：长*宽*高=160*110*69mm
4.2 安装方法
FXL型限流式保护器采用壁挂式安装，可以挂装在墙面上，也可安装固定于配电箱内部。
其安装固定孔如下图所示。
在墙面安装时，可按如下步骤进行：
(1)先在墙面合适的位置打一个孔，孔径的大小应适合安装固定φ4 的塑料膨胀管，然后
将膨胀管放置于孔中，然后用M4的自攻螺钉拧进膨胀管中，拧紧固定。
(2)将保护器的挂孔对齐已固定在墙体上螺钉挂上去,再将保护器的接线端子保护盖取下
来，用笔标记好下面的两个固定孔的位置，取下保护器，用同样的方式在已标记好的位置开
孔安装膨胀管。
(3)最后将保护器挂到墙上，用M4的自攻螺钉穿过保护器下部两个固定孔拧进膨胀管，将保
护器固定在墙上,安装完成。
4.3 接线方法

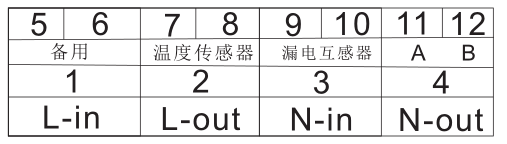

DTK-FXL 型限流式保护器的接线端子如下图所示。
说明： 1、1和3脚为220V输入端，接AC220V电源输入；
2、2和4脚为220V输出端，接AC220V电源输出；
3、7和8脚为外置温度信号检测端；
4、9和10脚为漏电输入端；
5、11和12脚为通讯端口；
6、其余端脚为预留接口，不接。
五 、 编程与使用
5 5. .1 1 面板说明
5.2 指示灯说明
“运行”：当保护器正常工作时，指示灯常亮。
“通讯”：当保护器与监控主机通讯时，指示灯闪烁。
“故障”：当保护器检测到自身风扇、感温元件发生故障时，指示灯点亮。
“过载”：当保护器检测到线路发生过载时，指示灯点亮。
“短路”：当保护器检测到线路发生短路时，指示灯点亮。
“报警”：当保护器检测到线路发生过载或短路时，指示灯点亮。

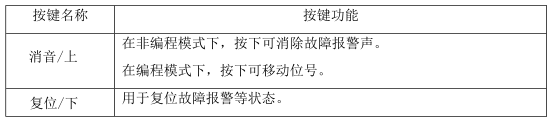

5.3按键说明
